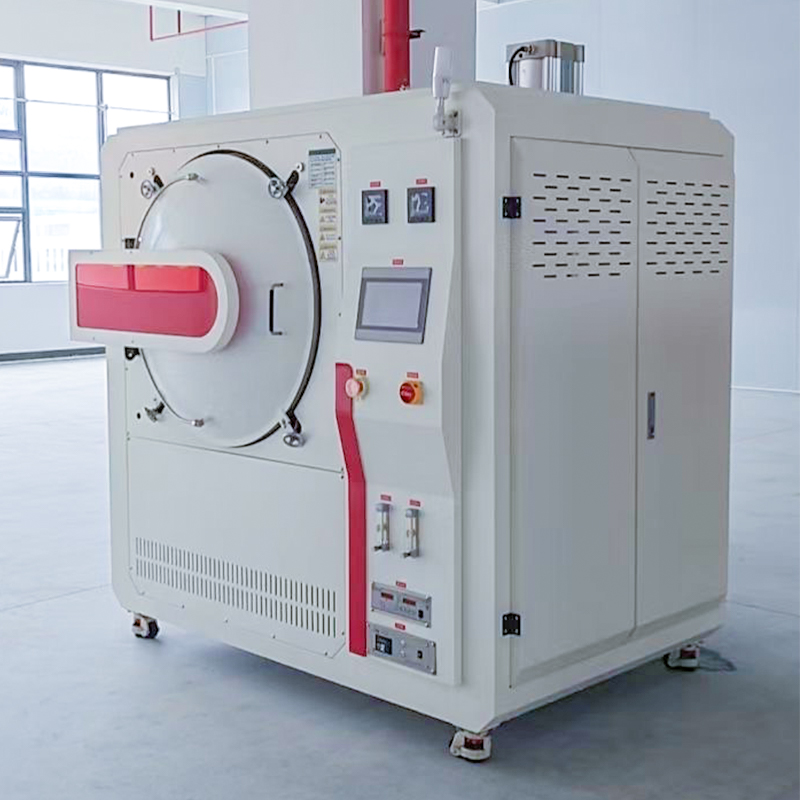

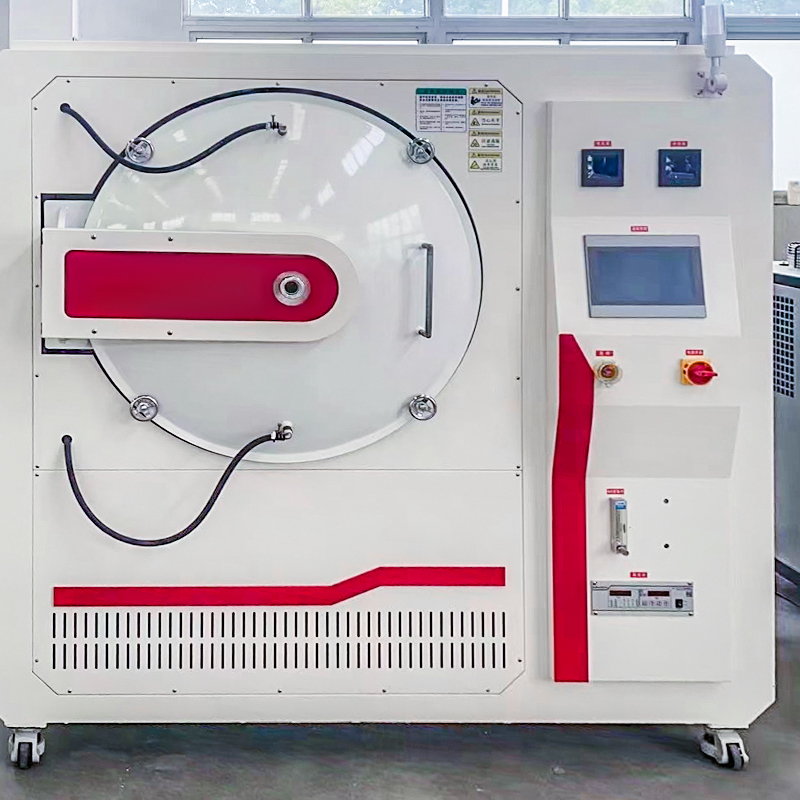

Nízkoteplotná vákuová žíhacia pec
Toto zariadenie je horizontálna konštrukcia so štvorcovou štruktúrou v strede kruhu, ktorá môže zabezpečiť vysokú účinnosť vákua a zároveň urobiť pec odolnou voči deformácii a trvácnou. Rebrovaná kovová rúrka sa ohrieva vo vnútri a teplo sa rovnomerne rozdeľuje pomocou viacvrstvovej tepelnoizolačnej clony. Pec používa pec z nehrdzavejúcej ocele 304 a vonkajšiu vrstvu z uhlíkovej ocele. Dve vrstvy sú chladené cirkulujúcou vodou, ktorá má dlhú životnosť. Používa sa hlavne na keramické vypaľovanie, vákuové tavenie, odplyňovanie elektrických vákuových dielov, žíhanie, spájkovanie kovových dielov a keramicko-kovové tesnenie.
| Veľkosť pece (mm) | Maximálna teplota (°C) | Výkon (KW) | Napätie | Vykurovacie telesá | Rýchlosť vykurovania | Stupeň vákua |
| 400*300*300 | 600 °C | 9 | 380 V | Špicatá vykurovacia trubica | 1-20 °C/MIN | 10PA |
| 500*400*400 | 12 | |||||
| 600*500*500 | 18 | |||||
| 800*500*500 | 27 |

-
Základná štruktúra a Vákuová pec Vákuová pec sa skladá z niekoľkých integrovaných systémov navrhnutých tak, aby fungovali za kontrolovaných podmienok nízkeho tlaku. Základná štruktúra zahŕňa vákuovú komoru, vykurovací systém, izolačnú zostavu, vákuovú čerpaciu jednotku a riadiaci systém. Každý komponent zohráva špecifickú úlohu pri udržiavaní stabilného tepelného a atmosférického prostredia počas tepelného spracovania. Vákuová komora je zvyčajne vyrobená z nehrdzavejúcej ocele ale...
