Ľahké izolačné protipožiarne tehly
Ľahké izolačné protipožiarne tehly sú vyrobené z vysoko čistej žiaruvzdornej hliny a oxidu hlinitého s pridaným primeraným množstvom organických plnív. Tieto organické plnivá sa počas výrobného procesu spália, výsledkom čoho je jednotná štruktúra pórov. Pri rôznych teplotných triedach sa množstvo pridaného oxidu hlinitého zvyšuje s hodnotou.
Ľahké izolačné protipožiarne tehly sú ľahké a majú nízku tepelnú akumulačnú schopnosť. Majú tiež vysokú a rovnomernú pórovitosť, ktorá poskytuje vynikajúcu izoláciu. Sú vhodné pre teploty od 900°C do 1550°C.
V súlade s normami ASTM séria AB využíva duté guľôčky oxidu hlinitého a práškový oxid hlinitý s kompozitným spojivom, ktorý vibruje a vypaľuje pri vysokých teplotách. Ľahké izolačné protipožiarne tehly ponúkajú vynikajúci výkon pri vysokých teplotách a možno ich bezpečne používať pri teplotách do 1550 °C.
Vlastnosti produktu
Nízka tepelná vodivosť a vynikajúca izolácia umožňujú tenšie steny pece.
Nízka tepelná kapacita, nízka hmotnosť a nízka tepelná vodivosť umožňujú minimálne ukladanie tepla v tehlách, čo výrazne znižuje spotrebu energie v prerušovane prevádzkovaných peciach.
Presné rozmery a vysoká presnosť obrábania zaisťujú konzistentné spoje tehál.
Fyzikálne a chemické vlastnosti
| Klasifikácia | YK23 | YK23 | YK26 | YK28 | 30 YK | YK32 | AB96 | AB98 |
| Klasifikácia temperature (°C) | 1260 | 1260 | 1400 | 1500 | 1550 | 1600 | 1650 | 1700 |
| Hustota (kg/m³) | 550 | 800 | 800 | 900 | 1000 | 1100 | 1350 | 1500 |
| Opätovné zmršťovanie (%) JIS R2613 (°C×8h) | 0.3 (1260) | 0.4 (1260) | 0.4 (1400) | 0.6 (1500) | 0.6 (1550) | 0.6 (1600) | 0.4 (1650) | 0.3 (1700) |
| Pevnosť v tlaku (MPa) | 1.1 | 1.8 | 1.9 | 2.5 | 2.8 | 3 | 8.5 | 9.5 |
| Pevnosť v ohybe (MPa) | 0.8 | 1.2 | 1.2 | 1.4 | 1.6 | 1.8 | - | - |
| Tepelná vodivosť 350°C (W/m·K) | 0.15 | 0.26 | 0.26 | 0.33 | 0.38 | 0.43 | - | - |
| Tepelná rozťažnosť (%) (JIS R2617, °C) | ≤0,46 | ≤0,46 | ≤0,47 | ≤0,48 | ≤0,48 | ≤0,49 | - | - |
| Chemické zloženieAl₂O3 (%) | 40 % | 40 % | 54 % | 62 % | 74 % | 80 % | 96 % | 98 % |
| Chemické zloženieFe₂O3 (%) | 1,20 % | 1,20 % | 0,90 % | 0,80 % | 0,70 % | 0,50 % | 0,40 % | 0,40 % |
| Zodpovedajúci tmel | RM-1400 | RM-1400 | RM-1400 | RM-1600 | RM-1600 | RM-1750 | RM-1750 | RM-1750 |
Chemické zloženie
| Klasifikácia | B4 | B5 | B6 | B7 | C1 | C2 |
| Klasifikácia temperature (°C) | 1200 | 1300 | 1400 | 1500 | 1300 | 1400 |
| Hustota (kg/m³) | 780 | 780 | 890 | 960 | 1060 | 1140 |
| Opätovné zmršťovanie (%) JIS R2613 (°C×8h) | 0.3 (1200) | 0.3 (1300) | 0.6 (1400) | 0.9 (1500) | 0.7 (1300) | 0.8 (1400) |
| Pevnosť v tlaku (ASTM C93, Mpa) | 1.4 | 1.5 | 2.4 | 3.5 | 3.6 | 4 |
| Pevnosť v ohybe (ASTMC93, Mpa) | 0.8 | 0.8 | 1.5 | 2 | 2.1 | 2.6 |
| Tepelná rozťažnosť (%) (JIS R2617, C) | 0.5 | 0.5 | 0.48 | 0.5 | 0.5 | 0.5 |
| Al₂O₃ (%) | 41 % | 41 % | 41 % | 62 % | 40 % | 41 % |
| Fe₂O₃ (%) | 1,20 % | 1,20 % | 1,40 % | 0,90 % | 1,20 % | 1,20 % |
| Zodpovedajúci tmel | RM-1400 | RM-1400 | RM-1400 | RM-1400 | RM-1400 | RM-1400 |

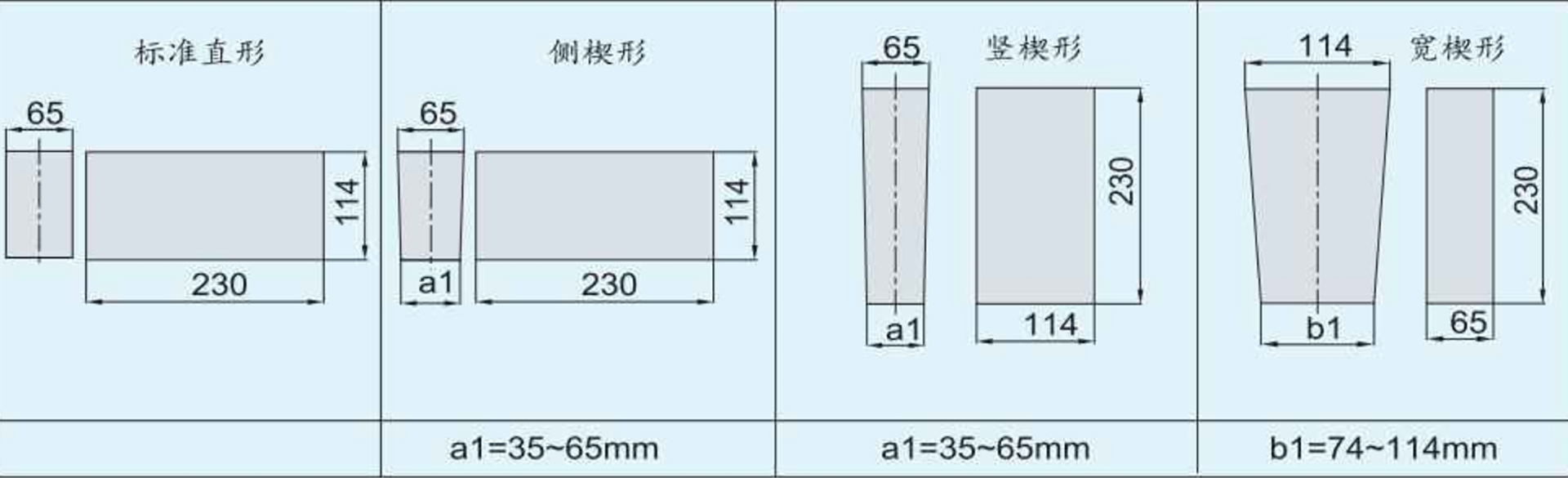

Rozmery
-
Úvod do Vákuové tepelné spracovanie Vákuové tepelné spracovanie je pokročilý metalurgický proces používaný na zlepšenie mechanických vlastností a odolnosti priemyselných komponentov. Zahrievaním materiálov vo vákuovom prostredí sa minimalizuje oxidácia a kontaminácia, čo vedie k presnému a konzistentnému výkonu materiálu. Táto technika je široko používaná v odvetviach, ako je letecký a kozmický priemysel, automobilový priemysel, výroba nástrojov a elektronika. Zvýšená pevnosť ...
